PCB製造
WellPCBは20年以上の実績を持つPCB製造のエキスパートです。最新の設備と厳格な品質管理体制で、高品質なプリント基板を製造。多層基板からHDI、フレキシブル基板まで、あらゆるタイプの基板に対応します。試作から量産まで、お客様のニーズに合わせた柔軟な対応が可能です。
選ばれる理由
- 試作から量産まで一貫した品質管理で安定した製品を供給
- DFM（製造容易性設計）レビューを無料提供し歩留まりを向上
- CAMデータの最適化により製造コストを削減
- 24時間体制の生産対応で緊急案件にも柔軟に対応
PCB（プリント基板）は電子機器の心臓部であり、その品質は最終製品の信頼性を大きく左右します。WellPCBでは、中国深圳に最新鋭のPCB製造工場を保有し、月産50,000㎡以上の生産能力で、試作から量産まで幅広いニーズにお応えしています。当社のPCB製造サービスは、自動車、医療機器、産業機器、通信機器など、厳しい品質要求を持つ業界のお客様から高い評価をいただいています。ISO 9001品質マネジメントシステム、IATF 16949自動車産業品質規格を取得しており、トレーサビリティの完全確保と継続的な品質改善に取り組んでいます。また、DFM（製造容易性設計）レビューを無料でご提供し、設計段階から製造性を考慮した最適な基板設計をサポートいたします。
製品ギャラリー
高品質な製品の実例をご覧ください
CNC穴あけ加工
ソルダーマスク工程

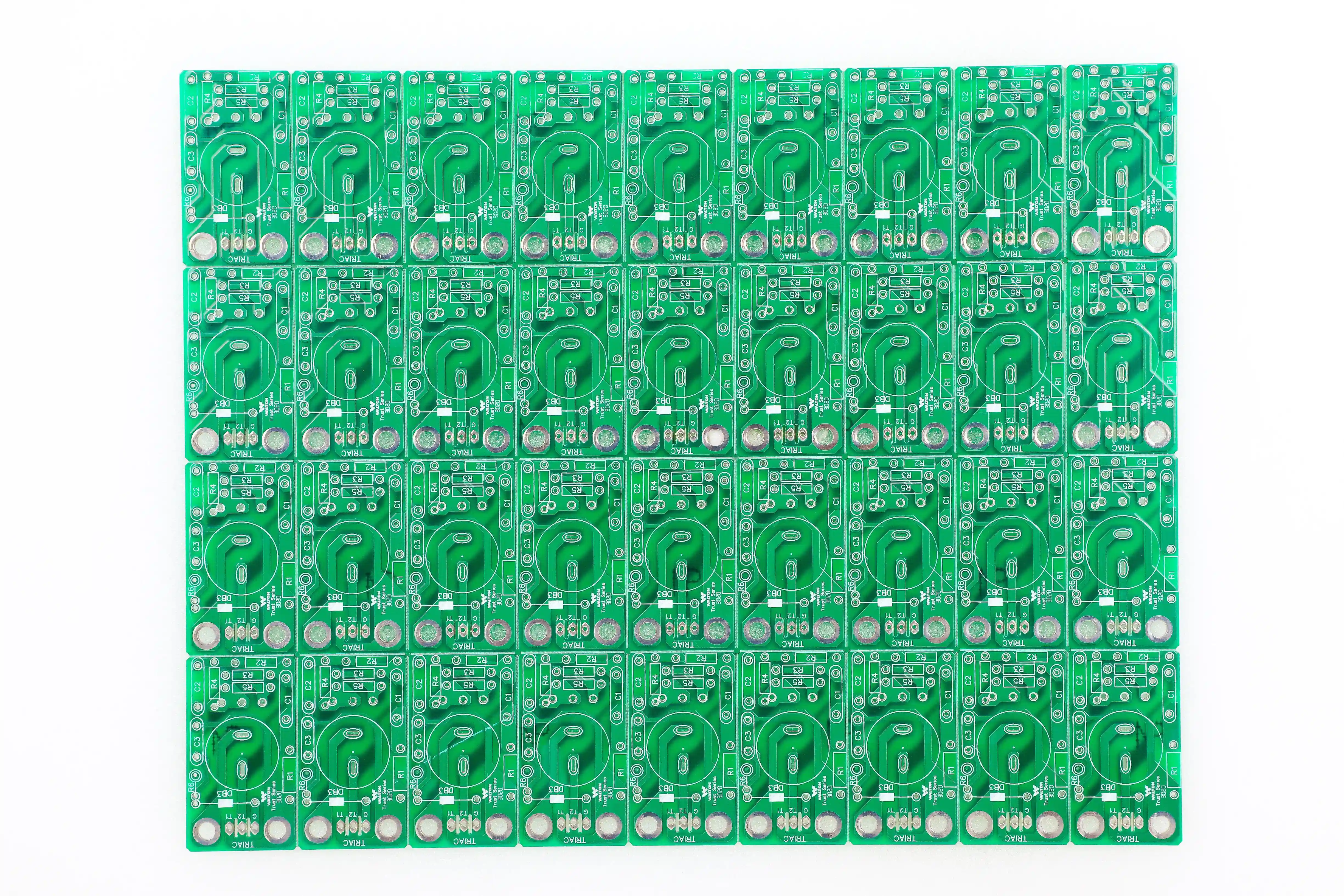

PCBパネル

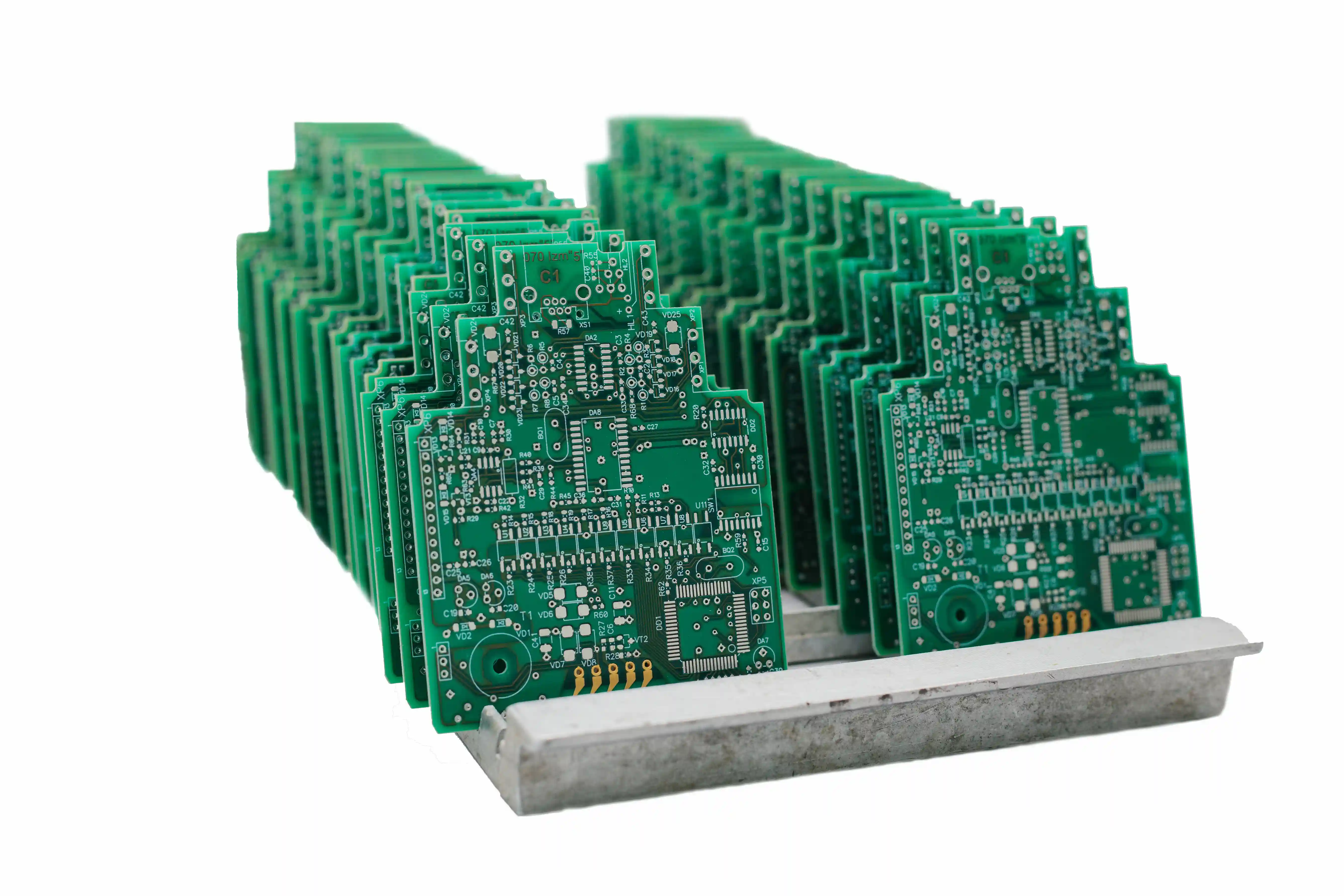

基板量産
PCB製造の特長
WellPCBのPCB製造サービスでお客様の製造課題を解決します
多層基板対応
2層から最大32層までの多層PCB製造に対応。複雑な回路設計も高精度に実現します。ビルドアップ工法によるHDI基板も製造可能です。
高精度製造技術
最小線幅/線間75μm、最小穴径0.15mm、アスペクト比10:1まで対応。高密度配線基板の製造が可能です。LDI（レーザーダイレクトイメージング）による高精度パターニング。
多様な材料選択
FR-4、高Tg材（Tg170℃以上）、ハロゲンフリー材、Rogers高周波材など、用途に応じた最適な材料を選択。特殊材料のご相談も承ります。
各種表面処理
HASL（有鉛・無鉛）、OSP、ENIG、無電解Ni-Au、硬質金めっき、ソフト金めっきなど、用途に応じた表面処理に対応。
厳格な品質管理
AOI（自動光学検査）、電気検査（フライングプローブ/専用治具）、マイクロセクション解析で全数検査を実施。IPC-A-600 Class 3対応。
短納期対応
PCB試作は最短24時間出荷対応。量産も柔軟な納期調整が可能です。お急ぎの案件もご相談ください。
ご依頼の流れ
お問い合わせから納品まで、スムーズにご対応いたします
お問い合わせ・ガーバーデータ送付
DFMレビュー・お見積り提出
ご発注・製造開始
検査・出荷・納品
技術仕様・対応能力
高度な技術要求にも対応可能な製造能力を備えています
導入メリット
- 試作から量産まで一貫した品質管理で安定した製品を供給
- DFM（製造容易性設計）レビューを無料提供し歩留まりを向上
- CAMデータの最適化により製造コストを削減
- 24時間体制の生産対応で緊急案件にも柔軟に対応
- ロット単位のトレーサビリティを完全確保
- ISO 9001、IATF 16949認証取得による品質保証
適用分野・業界
様々な業界・製品でPCB製造をご利用いただいています
よくあるご質問
PCB製造に関するよくあるご質問をまとめました
Q.PCB試作の最短納期はどのくらいですか？
A.2層基板の場合、最短24時間で出荷可能です。多層基板や特殊仕様の場合は3〜5営業日程度となります。お急ぎの場合はお問い合わせください。
Q.小ロットでも対応可能ですか？
A.はい、1枚からでも対応可能です。試作から量産まで、ロット数に関わらず柔軟に対応いたします。
Q.ガーバーデータはどの形式に対応していますか？
A.Gerber RS-274X、ODB++、Gerber X2など主要なフォーマットに対応しています。その他のフォーマットについてもご相談ください。
Q.PCB実装（SMT）も一緒に依頼できますか？
A.はい、PCB製造から実装まで一貫対応可能です。ターンキーサービスとして部品調達から実装、検査まで全てお任せいただけます。
PCB製造のお見積り・ご相談
お客様の要件に最適なPCB製造ソリューションをご提案いたします。 まずはお気軽にお問い合わせください。
お急ぎの場合はお電話・WhatsAppでもお問い合わせいただけます
